ECU INFO

Das Steuergerät (ECU – Electronic Control Unit) eines Autos ist das zentrale Gehirn für viele Fahrzeugfunktionen: Es verarbeitet Sensorinformationen, steuert Aktoren wie Einspritzventile, Zündsysteme oder Abgasrückführung und regelt so Motorlauf, Sicherheitssysteme und Fahrkomfort. Durch gezielte Diagnose, Softwareupdates oder Codierungen können Funktionen angepasst, Fehlerquellen identifiziert und die Fahrzeugleistung optimiert werden.

FEHLERCODE LESEN - LÖSCHEN

Im Steuergerät eines Autos werden alle relevanten Daten der Fahrzeugsysteme überwacht, analysiert und gespeichert – insbesondere bei auftretenden Fehlern. Das Auslesen und Löschen von Fehlercodes ermöglicht eine gezielte Diagnose und Reparatur, da so erkannt werden kann, welches System oder Bauteil gestört ist. Die sogenannten „Freeze Frame“-Daten liefern zusätzlich einen Schnappschuss der Betriebsbedingungen zum Zeitpunkt des Fehlers (z. B. Motortemperatur, Drehzahl, Last), was für eine fundierte Ursachenanalyse unerlässlich ist.

PARAMERTER - MESSWERTE

Im Steuergerät eines Autos werden sämtliche Sensordaten erfasst, verarbeitet und zur Regelung und Überwachung wichtiger Fahrzeugfunktionen genutzt – von der Motorsteuerung bis zur Fahrerassistenz. Die Live-Datenanzeige ermöglicht es, Sensordaten wie Temperatur, Druck oder Spannung in Echtzeit grafisch darzustellen und Abweichungen zwischen Soll- und Istwerten sichtbar zu machen. Dies ist besonders wichtig für die Fehlersuche und Systemanalyse, da durch die Speicherung und den Vergleich der Datenströme eine gezielte Diagnose und präzise Fehlerlokalisierung erfolgen kann.

ANSTEUERUNG - STELLGLIEDTEST

Im Steuergerät eines Autos werden Sensorinformationen verarbeitet und Befehle zur Ansteuerung von Aktoren wie Einspritzventilen, Turboladern oder ABS-Ventilen gegeben, um den Motor- und Fahrzeugbetrieb optimal zu steuern. Für die Fehlersuche ist diese Aktoransteuerung essenziell, da damit gezielt Komponenten getestet werden können – zum Beispiel, ob ein Lüfter wirklich mechanisch klemmt oder nur das Relais defekt ist. Durch die gezielte Ansteuerung lässt sich also schnell zwischen elektrischen, mechanischen und softwareseitigen Problemen unterscheiden, was die Diagnose deutlich effizienter und treffsicherer macht.

GRUNDEINSTELLUNG - ANPASSUNG - EINLERNVORGÄNGE

Im Steuergerät eines Fahrzeugs lassen sich viele wichtige Funktionen programmieren, anpassen und aktivieren – darunter Sonderfunktionen wie die Deaktivierung von Start-Stopp-Systemen oder das Freischalten von Komfortfunktionen. Ebenso entscheidend sind Einlernvorgänge, wie etwa das Anlernen von Drosselklappen oder Sensoren, die notwendig sind, damit das Fahrzeug nach Reparaturen oder Teiletausch wieder korrekt arbeitet. Auch sicherheitsrelevante Arbeiten wie der Bremsbelagwechsel mit automatischer Rückstellung der elektrischen Parkbremse oder die Kalibrierung von Fahrassistenzsystemen wie Kameras und Radarsensoren laufen über das Steuergerät – daher ist eine präzise und fachgerechte Kommunikation mit diesen Systemen unerlässlich.

CODIERUNG

Im Steuergerät eines Autos werden wichtige Fahrzeugfunktionen wie Motorsteuerung, Fahrassistenzsysteme oder Komfortfunktionen überwacht, gesteuert und angepasst. Beim Einbau neuer Steuergeräte ist es essenziell, diese über Codierungen und Anlernprozesse exakt auf das jeweilige Fahrzeug zu konfigurieren, damit sie korrekt mit vorhandenen Systemen kommunizieren und ihre Funktion erfüllen. Ohne diese Anpassungen können Fehlfunktionen, Sicherheitsrisiken oder eingeschränkte Systemleistung auftreten – eine saubere Codierung und das Anlernen sichern somit volle Funktionalität und Fahrzeugzuverlässigkeit.

ONLINEZUGRIFF TECHNISCHE DATENBANK

Ein Zugriff auf KFZ-Datenbanken ermöglicht Technikern den direkten Zugang zu fahrzeugspezifischen Informationen wie Schaltplänen, Reparaturanleitungen, Diagnosedaten und Wartungsplänen. Dadurch lassen sich Fehler schneller eingrenzen, Reparaturprozesse effizient planen und herstellerspezifische Vorgaben sicher einhalten. Für Diagnoseprofis ist dieser Zugriff ein unverzichtbares Werkzeug, um komplexe Systeme präzise zu analysieren und qualitativ hochwertige Arbeit zu leisten.

TECHNISCHE HOTLINE - SUPPORT

Eine technische Hotline ist äußerst sinnvoll, da sie eine direkte und schnelle Anlaufstelle für akute Probleme bietet und dadurch Ausfallzeiten minimiert. Sie ermöglicht den Zugang zu erfahrenen Experten, die bei der Fehlersuche, Diagnose und Lösungsfindung gezielt unterstützen – besonders bei komplexen technischen Herausforderungen. Zudem fördert sie durch kompetente Beratung die Effizienz und Qualität in der täglichen Werkstattarbeit und trägt zur kontinuierlichen Weiterbildung der Anwender bei.

ADAS KALIBRIERUNG (FAHERASSISTENZSYSTEME)

Eine präzise Kalibrierung von ADAS-Systemen (Fahrerassistenzsystemen) stellt sicher, dass sicherheitsrelevante Funktionen wie Spurhalte-, Notbrems- oder Abstandsregelassistenten zuverlässig und gesetzeskonform arbeiten – das stärkt das Vertrauen der Kunden und minimiert Haftungsrisiken. Werkstätten, die diese Kalibrierung fachgerecht anbieten, demonstrieren hohe technische Kompetenz und heben sich deutlich vom Wettbewerb ab. Durch die Kombination aus hochwertigem Service, Kundenbindung und der Möglichkeit, attraktive Zusatzleistungen zu verkaufen, ergibt sich eine sehr gute Rendite für das Unternehmen.

KEY PROGRAMMIERUNG

Eine Erweiterung für die Schlüsselprogrammierung bietet Kfz-Werkstätten ein lukratives Zusatzgeschäft, da moderne Fahrzeuge zunehmend komplexe elektronische Wegfahrsperren und Transpondersysteme nutzen. Durch die Investition in entsprechende Programmiertechnik können nicht nur verlorene oder defekte Schlüssel ersetzt, sondern auch zusätzliche Schlüssel für Kunden erstellt werden – oft deutlich schneller und günstiger als beim Hersteller. Das schafft Vertrauen, erhöht die Kundenbindung und generiert zusätzliche Einnahmen ohne großen Zeitauf-wand. Zusatzleistungen zu verkaufen, ergibt sich eine sehr gute Rendite für das Unternehmen.

TEST ANLASSER BATTERIE GENERATOR

Die Erweiterung der Diagnose mit einem Bluetooth-fähigen Batterietester ermöglicht eine kabellose und zeitsparende Prüfung von Batterie, Anlasser und Generator direkt über das Diagnosetool. Durch die Analyse von Spannungsverläufen inklusive Oberwelligkeit (Ripple) erkennt das System frühzeitig Defekte wie Zellenschwäche, verschlissene Anlasser oder defekte Dioden im Generator. Diese Art der erweiterten Prüfung liefert präzise Messergebnisse unter realen Bedingungen und steigert die Effizienz bei der Fehlersuche sowie die Qualität der Kundenberatung.

SGW - SFD BERECHTIGUNGEN

In modernen Fahrzeugen ist die SGW-Freischaltung (Secure Gateway) unerlässlich, um als unabhängiger Techniker oder Werkstatt vollen Zugriff auf alle Diagnosefunktionen zu erhalten. Ohne diese Freischaltung sind viele Steuergeräte aus Sicherheitsgründen nur eingeschränkt erreichbar, was eine fundierte Fehlerdiagnose und Kalibrierung moderner Systeme wie Fahrerassistenz oder Komfortfunktionen stark einschränkt. Die Beantragung beim Hersteller oder Händler ermöglicht rechtssicheren Zugang und sorgt dafür, dass Werkstätten auch zukünftig professionell, effizient und herstellerkonform arbeiten können.

WEITERBILDUNG ADAS - DIAGNOSE - OSZILLOSKOP

Anwenderschulungen in den Bereichen Diagnosetechnik, ADAS-Kalibrierung und sicherer Umgang mit dem Oszilloskop vermitteln praxisnahes Know-how, das direkt am Fahrzeug angewendet werden kann. Sie befähigen Techniker, Fehler schneller zu erkennen, komplexe Systeme wie Fahrerassistenz effizient zu kalibrieren und mit Messtechnik präzise zu arbeiten – was Zeit spart und Rückläufer vermeidet. Dadurch steigern Werkstätten nicht nur ihre Servicequalität und Kundenzufriedenheit, sondern auch ihre Wirtschaftlichkeit durch fundierte und zielgerichtete Reparaturen.

Was ist in einem Auto-Steuergerät hinterlegt und welche Funktionen sind wofür gemacht?

Moderne Fahrzeuge bestehen nicht mehr nur aus mechanischen Komponenten, sondern sind heute hochvernetzte, softwaregesteuerte Systeme. Im Mittelpunkt dieser Digitalisierung stehen sogenannte Steuergeräte (engl. ECUs – Electronic Control Units). Sie übernehmen die zentrale Aufgabe, Fahrzeugfunktionen präzise zu regeln, zu überwachen und an Umgebungs-bedingungen anzupassen. Egal ob Motorlauf, Bremskraftverteilung oder Einparkhilfe – ohne Steuergeräte läuft im Auto gar nichts mehr.

Doch was genau ist in diesen Geräten eigentlich gespeichert? Und welche Aufgaben übernehmen sie in den verschiedenen Bereichen des Fahrzeugs? Genau das schauen wir uns jetzt im Detail an.

Aufbau und Inhalt eines Steuergeräts – Was steckt drin?

Ein Steuergerät besteht im Kern aus einer Leiterplatte mit Mikrocontroller, Speicherbausteinen und diversen Ein- und Ausgängen. Es arbeitet wie ein kleiner Computer und ist für eine bestimmte Fahrzeugfunktion zuständig. Die wichtigsten Speicherarten sind:

Was ist im Steuergerät gespeichert?

Ein Steuergerät speichert eine Vielzahl an kritischen Daten, die für den Betrieb, die Diagnose und Wartung eines Fahrzeugs essenziell sind.

Typische Inhalte:

• Betriebssoftware: Die „Gehirnsoftware“, die sämtliche Abläufe koordiniert

• Fehlerspeicher (DTCs): Diagnostische Trouble Codes, die bei Abweichungen gesetzt werden

• Codierungen & Anpassungen: Fahrzeugkonfigurationen (z. B. Ausstattung, Ländervarianten)

• Kalibrierwerte & Kennfelder: z. B. Zündzeitpunkt, Ladedrucksteuerung, Einspritzmengen

• Sensor-Kennlinien: Um analoge Sensorsignale korrekt interpretieren zu können

• Lernwerte / Adaptionen: Drosselklappe, Getriebe, Einspritzkorrekturen, Lambda

Welche Funktionen übernehmen Steuergeräte?

In einem typischen Mittelklassefahrzeug arbeiten heute zwischen 50 und 100 Steuergeräte, bei Premiumfahrzeugen sogar noch mehr. Jedes Steuergerät ist spezialisiert und übernimmt genau definierte Aufgaben. Jedes dieser Geräte verarbeitet Sensorwerte, trifft Entscheidungen anhand hinterlegter Kennfelder oder Strategien, und steuert Aktoren wie Einspritzventile, Bremsmodulatoren oder Relais.

Regelung vs. Steuerung – der physikalische Unterschied

• Steuerung: Reine Befehlsausgabe, keine Rückmeldung. Beispiel: Sitzheizung wird auf Stufe 3 gestellt → Steuergerät aktiviert Heizdraht für 30 W.

• Regelung: Messwertgesteuerte Anpassung. Beispiel: Motorsteuergerät misst über Lambda-Sonde das Abgasgemisch und regelt dynamisch die Einspritzzeit nach.

Diese Rückkopplung ist in der Fahrzeugtechnik essenziell für Präzision, Effizienz und Emissionskontrolle.

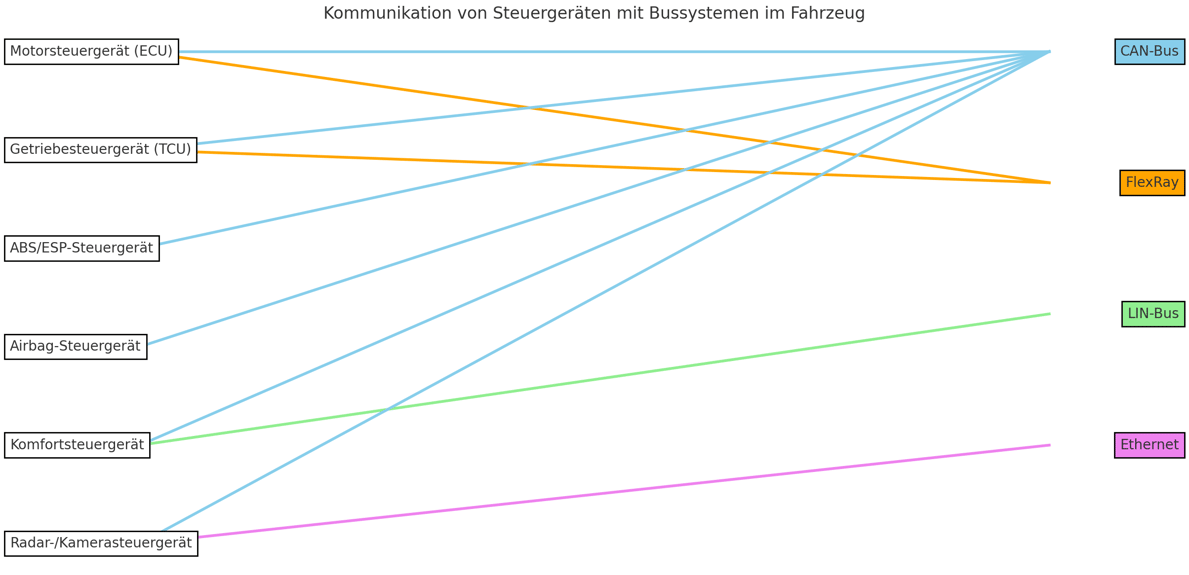

Fahrzeugkommunikation: Wie reden Steuergeräte miteinander?

Kein Steuergerät arbeitet isoliert – sie sind über Fahrzeugnetzwerke verbunden:

Typische Bus-Systeme:

Bus-System Verwendung Datenrate CAN-Bus Motor, Getriebe, ABS, Airbag bis 1 Mbit/s

LIN-Bus Komfortfunktionen, Spiegel, Fensterheber 20 bit/s

FlexRay Hochdynamische Systeme (Fahrwerk, E-Antrieb) bis 10 Mbit/s

Ethernet (Automotive) ADAS, Kameras, Infotainment >100 Mbit/s

Die Technik entwickelt sich rasant weiter – auch im Bereich der Steuergeräte. Hier einige wichtige Trends:

Zukunftstechnologien:

• Over-the-Air-Updates (OTA): Software-Updates per Funk, ähnlich wie bei Smartphones

• Zentrale Steuergeräte: Anstelle vieler kleiner ECUs übernehmen wenige Hochleistungsrechner mehrere Aufgaben

• KI-Algorithmen: Intelligente Regelung z. B. im ADAS-Bereich (Gefahrenprognose)

• Cyber Security: Schutz vor Manipulation und Hacking (z. B. Secure Boot, Verschlüsselung)

• Funktionale Sicherheit (ISO 26262): Sicherheitsanforderungen an Hard- und Software für kritische Funktionen wie Bremsen oder Airbags

Tipp:
Wenn Du tiefer in die Welt der Fahrzeugvernetzung eintauchen willst, schau Dir auch unseren Beitrag an:
„So funktioniert der CAN-Bus – das Rückgrat der Kfz-Kommunikation“
